安防系统视频监控及周界报警系统的构建
作者: 来源: 发布时间:2019/06/10 浏览:6639
随着国家住房制度改革的推进,更多的家庭购买商品住房。人们生活水平和经济能力的不断提高,往往不单纯追求住宅小区居住的物理空间和豪华装修,还渴望小区现代化、智能化、安全舒适。而智能化住宅小区管理的主要内容是确保住户的安全,现代居住的格局导致住户间的私密性、封闭性尤为突出,邻里之间不了解、不来往成为常态,如何提高整个住宅小区的安全性,采用传统的物理防范、人员防范的被动防范方式已不能满足小区安全的需要。采用智能化的安全技术防范系统,构建科学智能的安全防范体系变得尤为重要。
安防系统一般由视频监控系统、周界报警系统、可视对讲系统、入侵报警系统、电子巡更系统组成。在小区设置控制中心,独立管理。在小区的周界围墙设第一道防线,采用周界报警系统(主动红外探测器的方式)对入侵情况的发生进行预警,以配合人防(保安人员)根据预设的防区及时到位进行巡查,在第一时间发现警情;在小区出入口设围墙机,对出入人员的身份作第一确认。在小区的出入口、车库出入口、单元出入口(包括地库通向楼栋的出入口)及小区主干道设视频监控,并配合电子巡查系统(人防),对小区的公共场所形成第二道防线这主要是对进入小区的人员进行适时监视,尤其是对行为有异常的人作重点监视,并可配合保安人员对事件进行调查。另外,在紧急事件发生后,为公安部门留有可供侦察的图像;在单元楼设可视访客对讲系统,在住户室内设防盗报警系统,此为所设的第三道防线,对进入单元楼的客人进行二次确认,对非法进入的入侵行为可响应报警,住户如感觉危险,也可主动报警。
1.视频监控系统
摄像机捕捉到的图像,经线路传输至安防控制中心的主控设备—硬盘录像机,硬盘录像机对图像信号进行存储,并输出信号在液晶显示器上显示被捕捉到的实时图像,同时环绕输出,将视频信号再提供至视频矩阵主机,矩阵主机再将图像信号发送至监视器上显示。视频监控系统应满足下列基本要求:①监控能满足所有的覆盖区域。②视频监控系统和视频播放图像的清晰度能保证。③该控制系统能对前端云台和镜头远程控制,图像能自动或手动切换;④室外视频设备的安全防护,并设有霹雷措施;⑤电梯应安装楼层显示器,监控头应在电梯入口左侧;⑥有声光报警联动功能,报警出现时监控画面也切换到位。
前端:根据项目建设档次及监控点使用环境,选用高清晰度彩色摄像机,室外选用彩色低照度摄像机;对出入口的图像监视要求,图像回放能清晰辨别出入人员的脸部特征,设计要求人的脸部图像应达到整个有效画面图像的1/60;图像回放能准确看清车辆的牌号及车辆的特征。对主干道的图像监视要求是,能动态看清人在监视区域的活动情况及车辆在该区域的行驶情况。覆盖区域如下:
(1)住宅小区主、次出入口应安装宽动态摄像机,配置5~50mm自动光圈镜头,应做到人车分离,在人行通道、车行通道应分别安装摄像机,对出入车辆、人员严密监视,出入口摄像机的监视方向应一致向外。
(2)每幢住宅楼楼栋出入口、地下车库通向住宅楼的出入口。周界按防区安装摄像机。
(3)地下车库的通地面口应安装摄像机,监视范围不应有盲区。一般按通道每30m一台配备。
(4)小区主要交叉通道应安装摄像机,通过监视器应能清楚地显示主要通道上人员和车辆的活动情况。主要干道按每50m配备。
(5)小区中央位置设置一体化云台摄像机2台。电梯轿厢内设置电梯半球摄像机。
(6)平台顶层出入口、河道边、地面停车场、水景广场、活动场所、水泵房、配电间等公共区域安装摄像机。
一般摄像机的安装位置距离目标监视区域7m以内,采用3.5~8mm,摄像机的安装位置距离目标监视区域8~15m,可采用6~12mm。摄像机的安装位置距离目标监视区域15~30m,可采用5~50mm(以上选择仅供参考)。
摄像机镜头光圈选用原则:环境光线变化较大的场合可选用自动光圈镜头(例如:室外安装的摄像机及光线变化较大的室内);而环境光线变化不大的场合(基本恒定),则可选用手动光圈镜头(例如:室内灯光常开的场所安装摄像机)。
摄像机的安装高度应适当(室外2.2~2.5m,室内2.3m),应避免严重的俯视现象影响图像质量。摄像机立杆和支架应安装牢固,避免风力引起晃动,影响图像质量。摄像机信号和电源的引线应作防水处理,避免环境对设备寿命的影响。
后端:小区采用16路硬盘录像机,每台硬盘录像机各配2块4T硬盘,保证视频信息保存30d以上。中心选用可扩展的矩阵系统,并与数字化硬盘录像机相结合,一方面提供数字化的系统监视与控制,并且具有图像显示、记录、控制、时间、日期显示以及数字化图像储存等功能;另一方面,通过预留的矩阵扩展槽,方便项目后期开发的扩展所需。采用16路硬盘录像机和视频矩阵主机的组合,实现录像和监视分离,既避免误操作会影响硬盘录像机的录像状态,又能提高实时监视的有效性。

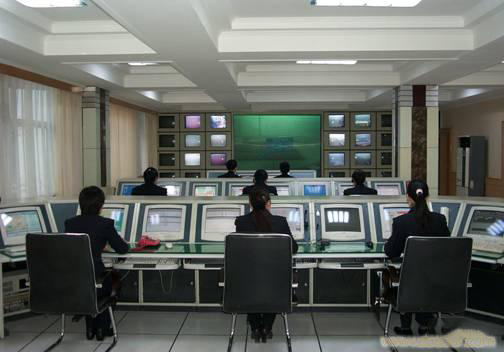

显示:小区配彩色液晶监视器显示墙。配比一般按16路一屏配备。采用17英寸液晶显示器和19寸监视器用作图像的显示设备。对重点监视的图像可直接在19寸监视器上显示。
2.周界报警系统
主动红外探测器发出的红外光束被阻断后,将发出报警,由防区模块对报警区域编码,以识别报警发生的区域,信息经总线传输至报警管理中心,由报警管理中心对信息进行有效管理,一方面输出信息联动报警模拟屏,另一方面即时响应蜂鸣报警。周界防盗报警系统具有如下功能:
入侵报警功能:防盗报警控制主机直接接收来自前端探测器发出的报警信号,在控制中心发出声、光报警并指示非法入侵报警所发生的区域。声、光报警信号能保持至手动复位。
报警显示、记录功能:当系统报警时,系统计算机的显示器上立刻探测报警区域的相关信息,报警打印机即时打印报警部位、时间,同时周界模拟电子地图显示具体的报警部位。
防拆报警功能:当有人非法打开主动红外探测器防护罩时,系统会立刻报警。
电源转换功能:当主电源断电时自动转换到备用电源,市电恢复时能自动转换到主电源。备用电源为充电电池,主电源对备用电源自动充电,备用电源工作状态有灯光显示,电源转换时控制主机能正常工作不产生误报警。
系统具有密码保护,防止非法操作功能:系统的各项参数设置的更改,声光报警提示的解除,管理员须输入正确的密码才可实现。在业主规划小区围墙时,应避免由于围墙栅栏形状以及围墙固定柱造成的防护盲区。
系统由前端设备、防区设置设备、报警管理设备、报警模拟屏、工作站(含系统软件)和打印机所组成。
前端设备选用三光束以上主动红外探测器;防区设置设备(单防区模块)根据小区周长经核算来设计报警防区,每个防区的防护范围不超过50m。对主动红外探测器的报警设置防区编码,以识别报警的区域。并以总线的方式传输,这类系统框架的特点是系统可根据实际情况作灵活调整,对情况复杂的地段合理增加防区;报警管理设备(区域管理器)完成接收防区设置设备的编码信号,并对信息进行有效处理,并将处理后的信号提供至系统工作站,同时输出联动信号至报警模拟屏。报警模拟屏显示对应防区的报警信号,模拟屏采用发光二极管制做,发光别代表报警状态;工作站(含系统软件)根据地块特点,东西两块独立设置报警主机及工作站,对报警信息进行管理,包括系统的布撤防状态的查询和报警信息的历史查询,信息管理的内容包含报警发生的区域(通过防区识别)和发生的时间。系统一旦接收到信号,即时响应报警,并蜂鸣提示;打印机将查询到的报警信息打印。
中心机房设置防盗报警主机一台,该主机可与家庭防盗报警主机共享,并共享报警工作站、打印机。同时,定制报警电子地图,系统报警时,可直观地在电子地图上反映出相对应的设防区域,并有声光告警功能。
3.信号的传输
3.1 视频监控系统的信号传输
视频监控系统信号线采用视频同轴电缆和光纤通讯方式进行传输。系统的视频电缆按经验:距离<300m,可采用SYV75-5;300m<距离<500m,可采用SYV75-7或光纤;距离>500m,可采用SYV75-9或光纤。以确信号传输的可靠性,必要时可配置 信号 放 大 器。 室 内 敷 设 可 采 用 一 般 的SYV75-5电缆;室外敷设应考虑防水。为确保前端摄像机能得到正常供电,系统供电应充分考虑到线缆的电能损耗。采用集中供电的方式,其电缆的线径应为RVV2*1.5,距离过长宜采用此规格以上的电缆。室内敷设可采用一般的电缆;室外敷设应考虑防水。
3.2 周界报警系统的信号传输
周界报警系统的信号是通过联网总线来传输,可采用RVVS2*0.5系统是室外敷设的电缆应考虑防水。系统的电源电缆为确保前端探测器和防区模块能得到正常供电,系统供电应充分考虑到线缆的电能损耗。近距离的系统可采用集中供电的方式,其电缆的线径RVV2*1.5。
视频监控系统及周界报警系统作为安防系统中重要的两道防线,关系到住户及小区的安全。这两个系统在高清概念的应用,智能数字化技术的应用下不断发展,图像采集、数据处理、信息反馈在安防领域的应用将给我们的生活带来无比稳定安全的环境。
